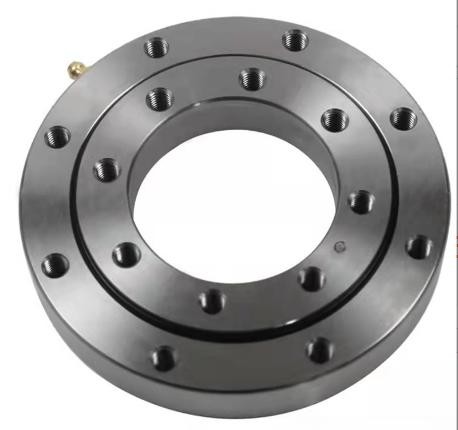

Serie HJ cuscinetti a anello a rotoli cilindrici incrociati disegno sigillato separabile
Descrizione del prodotto:
Il cuscinetto a anello a rullo a rotoli a fila singola della serie HJ è un tipo di cuscinetto in grado di sopportare carichi assiali e radiali.Granate a torreQuesto cuscinetto a anello girante è dotato di sigilli sigillati per la resistenza alla polvere e all'acqua ed è disponibile in varie dimensioni di diametro esterno.Il tipo di gabbia di questo cuscinetto è realizzato in acciaio e lega di alluminio fuso per una migliore resistenza e per ridurre il pesoQuesto cuscinetto presenta anche una costruzione separabile per una facile installazione e sostituzione.
È adatto per rimorchio, generatore di energia eolica, pannelli solari, apparecchiature mediche ((Il cuscinetto anello di manovra a fusione con grandi strumenti medici come Gamma Knife, macchina CT,Macchina di risonanza magnetica nucleare e così via..Robot (ZK giradischi cuscinetti posti sulla zona articolare del robot, questa struttura consente un movimento di rotazione incredibilmente stretta).
Caratteristiche:
Parametri tecnici:
| Modello | Dimensione esterna | Dimensione dell'impianto | Dimensione della struttura | Dati sugli attrezzi | Forza tangenziale | N.W. | |||||||||||||
| Denti esterni | D | d | H | D1 | D2 | n | mm | n1 | D3 | d1 | H1 | h | b | x | m | De | z | T 104N | kg |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |||||||
| HJW.20.625 | 725 | 525 | 80 | 685 | 565 | 18 | 18 | 3 | 627 | 623 | 68 | 12 | 60 | 1.4 | 5 | 751.9 | 146 | 5.2 | 100 |
| HJW.20.625A | 1.15 | 6 | 755.5 | 122 | 6.2 | ||||||||||||||
| HJW.20.720 | 820 | 620 | 80 | 780 | 660 | 18 | 18 | 3 | 722 | 718 | 68 | 12 | 60 | 1.4 | 6 | 860.3 | 139 | 6.2 | 120 |
| HJW.20.720A | 1 | 8 | 861.1 | 104 | 8.3 | ||||||||||||||
| HJW.30.820 | 940 | 705 | 95 | 893 | 749 | 24 | 20 | 4 | 822 | 818 | 83 | 12 | 70 | 1.4 | 6 | 980.6 | 159 | 7.2 | 210 |
| HJW.30.820A | 1 | 10 | 986.2 | 95 | 12.2 | ||||||||||||||
| HJW.30.880 | 1000 | 760 | 95 | 956 | 800 | 24 | 20 | 4 | 882 | 878 | 83 | 12 | 70 | 1.15 | 8 | 1047.5 | 127 | 9.7 | 230 |
| HJW.30.880A | 1 | 10 | 1046.3 | 101 | 12.2 | ||||||||||||||
| HJW.30.1020 | 1170 | 875 | 95 | 1120 | 930 | 24 | 22 | 4 | 1022 | 1018 | 80 | 15 | 70 | 1.4 | 8 | 1219.3 | 148 | 9.7 | 300 |
| HJW.30.1020A | 1.15 | 10 | 1219.2 | 118 | 12.2 | ||||||||||||||
| HJW.36.1220 | 1365 | 1075 | 120 | 1310 | 1130 | 36 | 24 | 6 | 1222 | 1218 | 105 | 15 | 90 | 1.4 | 10 | 1424.9 | 138 | 15.7 | 450 |
| HJW.36.1220A | 1 | 12 | 1435.9 | 116 | 18.8 | ||||||||||||||
| HJW.36.1250 | 1400 | 1090 | 120 | 1350 | 1150 | 36 | 26 | 6 | 1252 | 1248 | 105 | 15 | 90 | - Zero.4 | 10 | 1443 | 143 | 15.7 | 520 |
| HJW.36.1250A | 1 | 12 | 1449.6 | 117 | 18.8 | ||||||||||||||
| HJW.36.1435 | 1595 | 1278 | 120 | 1535 | 1335 | 36 | 26 | 6 | 1437 | 1433 | 105 | 15 | 90 | 1.15 | 12 | 1655.5 | 134 | 18.8 | 610 |
| HJW.36.1435A | 1 | 14 | 1661.2 | 115 | 21.9 | ||||||||||||||
| HJW.45.1540 | 1720 | 1360 | 140 | 1660 | 1420 | 42 | 26 | 6 | 1543 | 4537 | 122 | 18 | 110 | 1.4 | 12 | 1780.8 | 144 | 23 | 732 |
| HJW.45.1540A | 1.15 | 14 | 1791.1 | 124 | 26.8 | ||||||||||||||
| HJW.45.1700 | 1875 | 1525 | 140 | 1815 | 1585 | 42 | 29 | 6 | 1703 | 1697 | 122 | 18 | 110 | 1.15 | 14 | 1945.4 | 135 | 26.8 | 844 |
| HJW.45.1700A | 1.15 | 16 | 1950.8 | 118 | 30.5 | ||||||||||||||
| HJW.45.1880 | 2100 | 1665 | 160 | 2030 | 1740 | 48 | 32 | 6 | 1883 | 1876 | 140 | 20 | 115 | 1.4 | 14 | 2189.8 | 152 | 27.8 | 1400 |
| HJW.45.1880A | 1.15 | 18 | 2194.6 | 118 | 35.8 | ||||||||||||||
| HJW.45.2115 | 2325 | 1900 | 160 | 2245 | 1980 | 48 | 32 | 6 | 2118 | 2112 | 140 | 20 | 115 | 1.4 | 16 | 2406.5 | 146 | 31.9 | 1600 |
| HJW.45.2115A | 1.15 | 20 | 2418.4 | 117 | 40 | ||||||||||||||
| HJW.45.2370 | 2600 | 2146 | 180 | 2520 | 2220 | 48 | 32 | 6 | 2373 | 2367 | 158 | 22 | 130 | 1.4 | 18 | 2707.3 | 146 | 40.7 | 2100 |
| HJW.45.2370A | 1.15 | 22 | 2704.4 | 119 | 49.7 | ||||||||||||||
Applicazioni:
Personalizzazione:
DJTech offre un cuscinetto a anello a rullo croce croce della serie HJ con certificazione ISO9001-2015/SGS/BV/CE/IAF. È realizzato in acciaio portante e ha vari supporti,diametro interno e carico nominale.
Marchio: DJTech o OEM, TNT, SKF, Koyo,FAG, NSK,INA,IKO,TIMKEN
Numero di modello: serie HS, serie QU, serie QW, Serie HJ, serie XS, serie X
Luogo di origine: Cina
Certificazione: ISO9001-2015/SGS/BV/CE/IAF
Quantità minima d'ordine: 50
Prezzo: Negoziabile
Imballaggio: imballaggio indipendente
Tempo di consegna: circa 3-4 settimane
Termini di pagamento: T/T in anticipo
Capacità di approvvigionamento: 7,5 KKPCS/mese
Tipo di montaggio: vari
Diametro interno: vari
Materiale: Acciaio da cuscinetto
Classificazione del carico: vari
Numero di file di anello della pista: fila singola, fila due, fila tre
La serie DJTech HJ Single Row Cross Roller Slewing Ring Bearing è disponibile per la personalizzazione.attrezzature mediche, e altro ancora.
Supporto e servizi:
Forniamo ai nostri clienti un supporto tecnico completo e un servizio per i cuscinetti a anello girevole.
Forniamo assistenza tecnica per aiutarvi a comprendere le caratteristiche e i vantaggi dei nostri cuscinetti a anello girevole.Il nostro team di esperti può rispondere alle vostre domande e aiutarvi a determinare il prodotto giusto per la vostra applicazione.
Offriamo servizi di installazione, manutenzione e riparazione per tutti i cuscinetti a anello girevole.I nostri tecnici sono addestrati ed esperti nel garantire che i vostri cuscinetti a anello a piegatura siano installati correttamente e funzionino correttamente.
Imballaggio e trasporto:
L'imballaggio e la spedizione del cuscinetto sono trattati con cura per garantire che il prodotto arrivi in perfette condizioni.I cuscinetti vengono accuratamente avvolti in un materiale antistatico e antincorrosivo prima di essere collocati in una scatola di cartone resistenteLa scatola viene quindi fissata con una bombola, schiuma e/o un supporto metallico per una protezione aggiuntiva.Il pacco viene quindi etichettato e spedito in conformità con le norme del vettore.
